Dobór kabli do instalacji elektrycznej to kluczowy proces, który ma na celu zapewnienie bezpieczeństwa, efektywności oraz trwałości całej instalacji. Właściwy wybór przewodów jest niezbędny, aby uniknąć problemów, takich jak przegrzewanie, straty energii czy awarie. Aby dokonać odpowiedniego doboru, należy uwzględnić kilka istotnych czynników, takich jak zapotrzebowanie na moc, obciążalność prądowa oraz materiały, z których wykonane są kable.
W tym artykule przyjrzymy się najważniejszym kryteriom doboru kabli, praktycznym narzędziom, które mogą ułatwić ten proces, a także typowym zastosowaniom kabli w różnych instalacjach elektrycznych. Zrozumienie oznaczeń kabli oraz najczęściej popełnianych błędów w ich doborze również będzie istotnym elementem naszej analizy.
Kluczowe wnioski:
- Obciążalność prądowa kabli jest kluczowym czynnikiem wpływającym na bezpieczeństwo instalacji.
- Wybór odpowiednich materiałów kablowych, takich jak miedź czy aluminium, wpływa na trwałość i efektywność przewodów.
- Dokładne określenie zapotrzebowania na moc jest niezbędne do prawidłowego doboru kabli.
- Dopuszczalne spadki napięcia mają istotny wpływ na wybór odpowiednich przewodów, zwłaszcza w dłuższych trasach kablowych.
- Praktyczne narzędzia, takie jak kalkulatory doboru kabli i tabele, mogą znacznie ułatwić proces wyboru odpowiednich przewodów.
- Znajomość oznaczeń kabli pozwala na lepsze zrozumienie ich właściwości i zastosowań.
- Unikanie powszechnych błędów w doborze kabli może zapobiec wielu problemom związanym z instalacjami elektrycznymi.
Jak dobrać kable do instalacji elektrycznej, aby zapewnić bezpieczeństwo?
Właściwy dobór kabli do instalacji elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa użytkowników oraz efektywności całego systemu. Niewłaściwie dobrane przewody mogą prowadzić do poważnych problemów, takich jak przegrzewanie, straty energii, a nawet pożary. Dlatego ważne jest, aby przy wyborze kabli uwzględnić kilka istotnych czynników, takich jak obciążalność prądowa oraz właściwości izolacyjne.
W kontekście bezpieczeństwa, obciążalność prądowa przewodów, czyli maksymalne natężenie prądu, które mogą one przenieść bez przegrzewania, jest jednym z najważniejszych kryteriów. Oprócz tego, właściwe materiały kablowe oraz ich izolacja również mają znaczenie. W dalszej części artykułu omówimy te aspekty szczegółowo, aby pomóc w dokonaniu właściwego wyboru.
Zrozumienie obciążalności prądowej kabli dla bezpieczeństwa
Obciążalność prądowa kabli odnosi się do maksymalnego natężenia prądu, które przewód może przenieść bez ryzyka uszkodzenia. Wartości te są regulowane przez normy, takie jak PN-HD 60364, które określają, jak różne czynniki, takie jak temperatura otoczenia, sposób ułożenia przewodu oraz jego izolacja, wpływają na bezpieczeństwo. Na przykład, kable ułożone w rurach mogą mieć inną obciążalność niż te układane w powietrzu.
Obliczanie obciążalności prądowej jest kluczowe dla zapewnienia, że instalacja będzie działać bezpiecznie i efektywnie. Warto zwrócić uwagę na to, że zbyt mała obciążalność przewodu może prowadzić do jego przegrzewania, co z kolei zwiększa ryzyko awarii lub pożaru. Dlatego tak ważne jest, aby dokładnie rozważyć wszystkie czynniki wpływające na ten parametr.
Wybór materiałów kablowych i ich właściwości izolacyjne
Wybór odpowiednich materiałów kablowych jest kluczowy dla bezpieczeństwa i trwałości instalacji elektrycznej. Najczęściej stosowane materiały to miedź i aluminium, z których każdy ma swoje unikalne właściwości. Miedź, na przykład, charakteryzuje się doskonałą przewodnością elektryczną i jest bardziej odporna na korozję, co czyni ją idealnym wyborem dla większości zastosowań elektrycznych. Z kolei aluminium jest lżejsze i tańsze, ale ma niższą przewodność, co może wymagać zastosowania większego przekroju przewodu.
Izolacja kabli również odgrywa kluczową rolę w zapewnieniu bezpieczeństwa. Różne materiały izolacyjne, takie jak polwinit, guma czy XLPE, różnią się odpornością na wysokie temperatury oraz działanie chemikaliów. Wybór odpowiedniego materiału izolacyjnego jest istotny, aby zapobiec uszkodzeniom kabli, które mogą prowadzić do zwarć lub pożarów. Warto zatem dokładnie zrozumieć właściwości zarówno materiałów kablowych, jak i ich izolacji.
| Materiał | Przewodność (S/m) | Odporność na temperaturę (°C) | Zastosowanie |
| Miedź | 58 x 10^6 | 90 | Instalacje domowe, przemysłowe |
| Aluminium | 37 x 10^6 | 70 | Linie przesyłowe, instalacje budowlane |
Kryteria doboru kabli do instalacji elektrycznej dla efektywności
Wybór odpowiednich kabli do instalacji elektrycznej jest kluczowy dla zapewnienia efektywności systemu. Niewłaściwie dobrane przewody mogą prowadzić do dużych strat energii oraz obniżenia wydajności urządzeń. Dlatego ważne jest, aby przy doborze kabli uwzględnić takie czynniki jak zapotrzebowanie na moc oraz dopuszczalne spadki napięcia. Oba te aspekty mają istotny wpływ na funkcjonowanie instalacji i jej bezpieczeństwo.
Odpowiednie określenie zapotrzebowania na moc oraz kontrola spadków napięcia pozwalają na uniknięcie problemów związanych z przegrzewaniem się przewodów i ich uszkodzeniem. W dalszej części artykułu szczegółowo omówimy, jak dokładnie określić zapotrzebowanie na moc oraz jakie są dopuszczalne spadki napięcia w instalacjach elektrycznych.
Jak określić zapotrzebowanie na moc w instalacji elektrycznej?
Określenie zapotrzebowania na moc w instalacji elektrycznej jest kluczowym krokiem w procesie doboru kabli. Aby to zrobić, należy zsumować moc wszystkich urządzeń, które będą podłączone do instalacji. Wartości mocy można znaleźć na tabliczkach znamionowych urządzeń lub w ich dokumentacji. Na przykład, jeśli w kuchni planujemy używać czajnika o mocy 2000 W, piekarnika 1500 W i lodówki 300 W, całkowite zapotrzebowanie na moc wyniesie 3800 W.
Warto również uwzględnić zapas mocy, aby uniknąć przeciążenia instalacji. Dobrą praktyką jest dodanie około 20% zapasu do obliczonej wartości, co pozwoli na bezpieczne użytkowanie urządzeń. Pamiętaj, że dokładne oszacowanie zapotrzebowania na moc jest kluczowe dla prawidłowego doboru kabli i zabezpieczeń w instalacji.
Dopuszczalne spadki napięcia i ich wpływ na wybór kabli
Dopuszczalne spadki napięcia są istotnym czynnikiem, który należy uwzględnić przy doborze kabli do instalacji elektrycznej. Spadek napięcia to różnica między napięciem, które dociera do urządzenia, a napięciem, które jest dostarczane z rozdzielnicy. Zbyt duży spadek napięcia może prowadzić do niewłaściwego działania urządzeń oraz ich uszkodzenia. Zazwyczaj dopuszczalny spadek napięcia nie powinien przekraczać 5% wartości nominalnej.
Aby obliczyć spadek napięcia, należy znać długość trasy kablowej oraz obciążenie, jakie na niej występuje. W przypadku dłuższych tras, konieczne może być zwiększenie przekroju przewodu, aby zminimalizować spadki napięcia. Na przykład, w instalacjach o dużym zapotrzebowaniu, takich jak instalacje trójfazowe w kuchniach, warto rozważyć użycie kabli o większym przekroju, co pozwoli na efektywne zminimalizowanie strat napięcia.

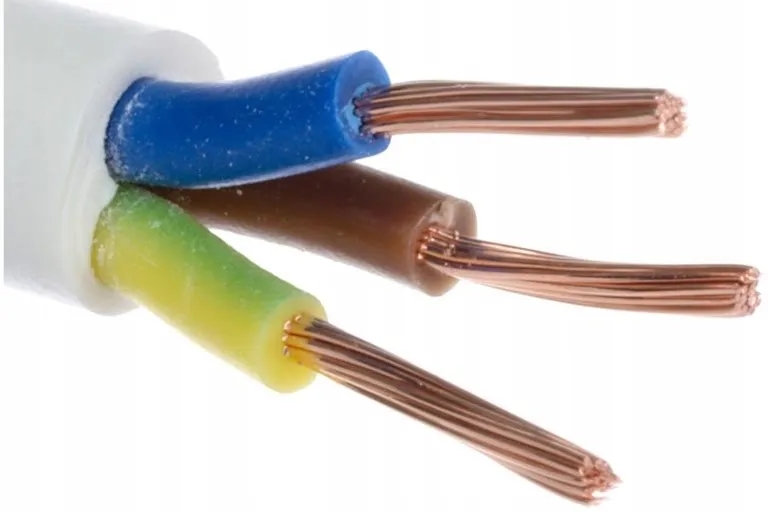

Czytaj więcej: Ile miedzi jest w kablu 3x2.5? Oblicz masę i uniknij kosztów
Praktyczne narzędzia do doboru kabli w instalacjach elektrycznych
Wybór odpowiednich kabli do instalacji elektrycznej może być skomplikowany, ale istnieje wiele praktycznych narzędzi i kalkulatorów, które mogą ułatwić ten proces. Użycie takich narzędzi pozwala na szybkie i precyzyjne określenie, jakie przewody będą najlepiej odpowiadały wymaganiom konkretnej instalacji. Dzięki nim można wziąć pod uwagę różne czynniki, takie jak długość trasy kablowej, obciążenie oraz dopuszczalne spadki napięcia. Właściwe wykorzystanie tych narzędzi jest kluczowe dla zapewnienia efektywności i bezpieczeństwa instalacji.
Warto zaznaczyć, że korzystanie z takich kalkulatorów i narzędzi nie tylko przyspiesza proces wyboru, ale również minimalizuje ryzyko błędów, które mogą prowadzić do problemów w przyszłości. Odpowiednie narzędzia pozwalają na szybkie porównanie różnych opcji, co jest szczególnie przydatne w przypadku skomplikowanych instalacji elektrycznych.
Kalkulatory doboru kabli i ich zastosowanie w praktyce
Kalkulatory doboru kabli to narzędzia, które pomagają w określeniu odpowiedniego przekroju przewodów na podstawie podanych parametrów. Aby skorzystać z takiego kalkulatora, należy wprowadzić dane dotyczące zapotrzebowania na moc, długości trasy kablowej oraz rodzaju instalacji. Na przykład, kalkulator może wskazać, że dla obciążenia 3000 W na długości 30 metrów, odpowiedni przekrój przewodu wynosi 2,5 mm².
Korzyści płynące z użycia kalkulatorów są znaczące. Przede wszystkim, pozwalają one na szybkie i dokładne obliczenia, co jest nieocenione w przypadku dużych projektów budowlanych. Dzięki nim można uniknąć błędów, które mogą prowadzić do przegrzewania się kabli lub ich uszkodzenia. Używanie kalkulatorów doboru kabli jest zatem zalecane dla każdego, kto planuje instalację elektryczną.
Tabele doboru kabli: jak z nich korzystać efektywnie
Tabele doboru kabli to kolejne cenne narzędzie, które ułatwia proces wyboru odpowiednich przewodów. Tabele te zawierają informacje o różnych typach kabli, ich specyfikacjach oraz zalecanych zastosowaniach. Aby efektywnie korzystać z tabel, należy najpierw zrozumieć, jakie informacje są w nich zawarte. Na przykład, tabela może wskazywać, że kabel YDYp 3 x 2,5 mm² jest odpowiedni do instalacji w ścianach dla standardowego obciążenia.
Ważne jest, aby wybierać tabele, które są aktualne i zgodne z obowiązującymi normami. Dzięki temu można mieć pewność, że dobór kabli będzie zgodny z wymaganiami bezpieczeństwa oraz efektywności. Tabele doboru kabli są szczególnie przydatne w sytuacjach, gdy nie ma możliwości skorzystania z kalkulatora, a także pozwalają na szybkie porównanie różnych opcji bez konieczności skomplikowanych obliczeń.
| Typ kabla | Przekrój (mm²) | Max obciążenie (W) | Zastosowanie |
| YDYp 3 x 2,5 | 2,5 | 3500 | Instalacje domowe |
| YDYp 5 x 4 | 4 | 8000 | Instalacje trójfazowe |
Typowe zastosowania kabli w różnych instalacjach elektrycznych
Kable elektryczne mają szerokie zastosowanie zarówno w instalacjach domowych, jak i przemysłowych. W domach najczęściej spotykane są przewody do gniazdek, oświetlenia oraz urządzeń AGD. W przypadku instalacji przemysłowych, kable są używane do zasilania maszyn, systemów oświetleniowych oraz różnorodnych urządzeń technologicznych. W zależności od miejsca zastosowania, wybór odpowiednich kabli może się znacznie różnić, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania całego systemu.
W instalacjach domowych, kable o przekroju 2,5 mm², takie jak YDYp 3 x 2,5, są powszechnie stosowane do zasilania gniazdek elektrycznych. W kuchniach, gdzie często korzysta się z urządzeń o dużym zapotrzebowaniu na moc, zaleca się użycie przewodów o większym przekroju, np. YDYp 5 x 4. W przemyśle, kable muszą być dostosowane do warunków pracy, co często oznacza użycie przewodów odpornych na działanie chemikaliów czy wysokich temperatur.
Jakie kable stosować w instalacjach domowych i przemysłowych?
W instalacjach domowych najczęściej stosowane są kable jednożyłowe i wielożyłowe, w tym YDYp oraz YDY. Na przykład, kabel YDY 3 x 1,5 mm² jest idealny do instalacji oświetleniowych, natomiast YDYp 3 x 2,5 mm² sprawdzi się w przypadku gniazdek. W instalacjach przemysłowych, z kolei, często używa się przewodów takich jak NYY lub H07RN-F, które są odporne na uszkodzenia mechaniczne i działanie substancji chemicznych. Odpowiedni dobór kabli zależy od specyfiki instalacji oraz wymagań dotyczących obciążenia.
Warto również pamiętać, że w przypadku instalacji trójfazowych, takich jak w warsztatach czy zakładach produkcyjnych, stosuje się kable o większym przekroju, np. YDYp 5 x 6 mm². Dzięki temu można zapewnić stabilne zasilanie dla maszyn i urządzeń o dużym zapotrzebowaniu na moc.
Wybór kabli do gniazdek i urządzeń o dużym zapotrzebowaniu
Wybór odpowiednich kabli do gniazdek i urządzeń o dużym zapotrzebowaniu na moc jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznej. Dla standardowych gniazdek w domach, zaleca się stosowanie przewodów o przekroju 2,5 mm², które są wystarczające do obsługi większości urządzeń, takich jak komputery, telewizory czy lodówki. W kuchniach, gdzie często korzysta się z urządzeń takich jak piekarniki czy czajniki, warto rozważyć użycie kabli o większym przekroju, np. 3 x 4 mm², aby uniknąć przegrzewania się przewodów.
W przypadku urządzeń przemysłowych, takich jak spawarki czy maszyny CNC, konieczne jest użycie przewodów o jeszcze większym przekroju, np. YDYp 5 x 10 mm², co pozwala na bezpieczne zasilanie przy dużym obciążeniu. Dobrze dobrane kable nie tylko zwiększają bezpieczeństwo, ale również wpływają na trwałość całej instalacji elektrycznej.
Oznaczenia kabli elektrycznych: co warto wiedzieć?
Zrozumienie oznaczeń kabli elektrycznych jest kluczowe dla prawidłowego doboru przewodów w instalacjach elektrycznych. Oznaczenia te zawierają istotne informacje dotyczące materiałów, przekroju, budowy oraz właściwości izolacyjnych kabli. Dzięki umiejętności odczytywania tych oznaczeń, można uniknąć błędów w doborze kabli, co wpływa na bezpieczeństwo i efektywność instalacji. Każde oznaczenie ma swoje znaczenie, które powinno być brane pod uwagę przy planowaniu i realizacji instalacji elektrycznych.
Przykładowo, w oznaczeniu kabla YDYp 3 x 2,5, litera "Y" wskazuje na materiał izolacyjny, "D" oznacza, że kabel jest przeznaczony do użytku wewnętrznego, a "3 x 2,5" odnosi się do liczby żył oraz ich przekroju. Oprócz tego, znajomość oznaczeń pozwala na lepsze zrozumienie, jakie kable są odpowiednie do konkretnych zastosowań, co jest niezbędne dla zachowania bezpieczeństwa w instalacjach elektrycznych.
Jak interpretować oznaczenia kabli dla lepszego doboru?
Interpretacja oznaczeń kabli jest kluczowa dla właściwego doboru przewodów. Każde oznaczenie składa się z liter i cyfr, które informują o właściwościach kabla. Na przykład, "A" w oznaczeniu oznacza aluminium, "F" - miedź, a liczby wskazują na przekrój żył. Dodatkowo, litery w oznaczeniu mogą informować o rodzaju izolacji, np. "Y" dla polwinitu, "g" dla gumy, co ma znaczenie w kontekście odporności na czynniki zewnętrzne.
Ważne jest, aby przy wyborze kabli zwracać uwagę na wszystkie elementy oznaczenia, ponieważ każdy z nich ma wpływ na zastosowanie przewodu. Na przykład, kabel przeznaczony do użytku zewnętrznego powinien mieć odpowiednią izolację, aby wytrzymać działanie warunków atmosferycznych. Zrozumienie tych oznaczeń pozwala na dokonanie świadomego wyboru i zapewnienie bezpieczeństwa w instalacjach elektrycznych.
Najczęściej spotykane błędy w doborze kabli i jak ich unikać
Wybór kabli elektrycznych wiąże się z wieloma pułapkami, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest ignorowanie oznaczeń kabli, co skutkuje niewłaściwym doborem materiałów i przekrojów. Często zdarza się również, że użytkownicy nie uwzględniają zapotrzebowania na moc, co może prowadzić do przegrzewania się przewodów. Innym błędem jest stosowanie kabli o niewłaściwej izolacji w warunkach zewnętrznych, co może prowadzić do ich uszkodzenia.
Aby uniknąć tych błędów, warto dokładnie zapoznać się z oznaczeniami i specyfikacjami kabli przed dokonaniem zakupu. Dobrą praktyką jest także konsultacja z elektrykiem, który pomoże w doborze odpowiednich przewodów do konkretnej instalacji. Pamiętaj, że dobrze dobrane kable to klucz do bezpiecznej i efektywnej instalacji elektrycznej.
Jak nowoczesne technologie wpływają na dobór kabli elektrycznych?
W dobie nowoczesnych technologii i inteligentnych rozwiązań, dobór kabli elektrycznych zyskuje nowe znaczenie. Coraz częściej w instalacjach elektrycznych wykorzystuje się systemy zarządzania energią, które optymalizują zużycie prądu. W takich systemach kluczowe jest, aby kable były nie tylko odpowiednio dobrane pod kątem obciążalności, ale również aby wspierały funkcje monitorowania i automatyzacji. Przykładowo, kable z wbudowanymi sensorami mogą dostarczać informacji o obciążeniu i temperaturze, co pozwala na bieżąco dostosowywanie parametrów pracy instalacji.
W przyszłości można się spodziewać, że technologie IoT (Internet of Things) będą miały coraz większy wpływ na dobór kabli, umożliwiając bardziej zaawansowane systemy zarządzania energią. Dzięki temu, użytkownicy będą mogli nie tylko monitorować zużycie energii, ale także przewidywać awarie i planować konserwację instalacji. Warto zatem śledzić rozwój tych technologii i dostosowywać dobór kabli do ich wymagań, aby zapewnić nie tylko bezpieczeństwo, ale również efektywność energetyczną w nowoczesnych instalacjach elektrycznych.
